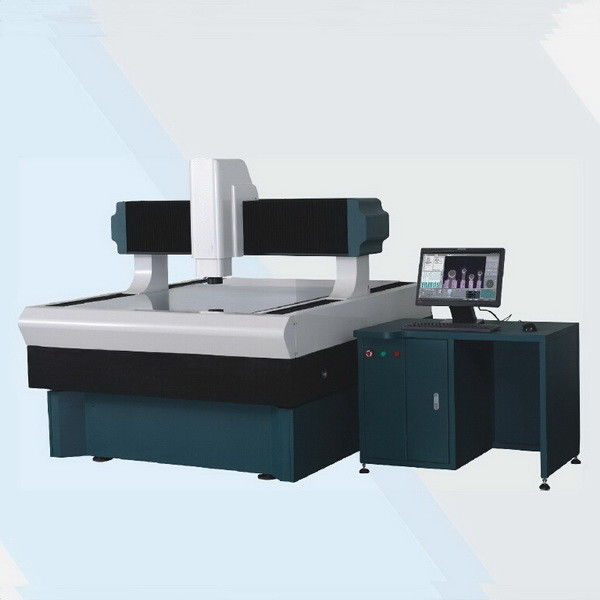

| Productnaam: | Gecoördineerde Metende Machines | Punt: | CNC Video Metend Systeem |
|---|---|---|---|
| Hoog licht: | 0.5'' Coordinate Measuring Machines,5“ Coördinaat die Machines meten,200mm Z Slag Gecoördineerde Metende Machines |
||
Het keurt origineel goed ingevoerd die uit de schroefaandrijving van Japan en de servobesturingstechnologie, met onze zelf-ontwikkelde geautomatiseerde metingssoftware wordt gecombineerd, is het wijd gebruikt in LCD vertoningsdelen, PCB, communicatie apparatendelen, bladmetaal, de ruimteindustrie en andere industrieën voor precisie autometing.
Ontworpen voor snelle precisiemeting & partijtest in machines, elektronika, vorm, enz.
1. Om punt, lijn, ovaal, rechthoekige cirkel, boog te meten en en de nauwkeurigheid met de het plaatsen functie met meerdere balies met duidelijke observatie te verbeteren.
2. De gecoördineerde meting, de vertaling en de coördinaten maken uit recht.
3. Maak direct metingsgegevens in AutoCAD-het opstellen en universeel 3D Modeldossier voor professionele ontwerpsoftware zoals Solidwork, UG & pro-E.
4. Het programma van de verslaggebruiker, uitgevend en voert bevel uit.
5. In metrologietermen, kan de machine breedte, lengte, hoogte, dikte, eerlijkheid testen,
vlakheid, perpendicularity, cirkelgraad, coaxiality, enz.
6. De machine kan producten testen zoals hieronder:
1) Machines: blad, vorm & matrijs, toestel, draaiende delen zoals lagers, schacht.
2) Elektronika: phone& tabletblad, PCB, horlogedelen, enz.
3) Plastieken: de mobiele plaat van de telefooncamera, dekking, voorvatting, diaplaat, enz.
1. Het keurt de kleurenccd camera van TEO™ 1/2' goed ‚en de professionele Pomeas™auto-zoomlens, groot gezichtsveld, waarborgt duidelijk beeld tijdens snel bewegende beeldmeting.
de het granietbasis van 2.Grade 00 JINANQING, brugstructuur, met Duitse & Japanse auto-controletechnologie, kan hoge precisiemotie, hoge stabiliteit bereiken voor het meten van groot volumewerkstuk.
3. De programmeerbare controle van geïntegreerd 40 groepen, 8 regionale onafhankelijke lichtbronnen, bereikt professionele oppervlaktemeting. De vlugge hulp van de partijmeting om loonkosten te snijden.
4. Gekoppeld aan optische de metrologiesoftware RationalVue ™, prachtige metingservaring van de V.S. 2D+3D.
5. De aanrakingssonde van optierenishaw™ & Keyence™ beschikbaar, hoog beschikbaar de nauwkeurigheids samengesteld contact van de lasersensor of niet-contact 3D meting.
| 04177… | 001 | 002 | 003 | 004 | 005 | 006 | 007 |
| Model | VMG0203 | VMG0405 | VMG0608 | VMG0810 | VMG1012 | VMG1215 | VMG1518 |
| Glasgrootte (mm) | 300*400 | 500*600 | 700*900 | 900*1000 | 1100*1300 | 1300*1600 | 1600*1900 |
| X, y-Slag (mm) | 200*300 | 400*500 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1500*1800 |
| Z Slag (mm) | 200 | ||||||
| Ladingscapaciteit | ong. 35 kg | ||||||
| Afmeting (mm) | 820*1020*1600 | 1020*1220*1600 | 1220*1520*1600 | 1420*1720*1600 | 1620*1920*1600 | 1820*2220*1600 | 2120*2520*1600 |
| Gewicht (kg) | 1000 | 1250 | 1380 | 2000 | 2500 | 3000 | 4000 |
| Resolutie | 0.5μm | ||||||
| Camera | TEO™ 1/2“ CCD-Camera | ||||||
| Zoomlens | de professionele autovergroting van de zoomlenszoomlens: 0.7-4.5X | ||||||
| Videovergroting | 20-128X | ||||||
| Gezichtsveld | 12,7 mm | ||||||
| Nauwkeurigheid E1 * | Ex, y ≤ (2.8+L/200) μm | Ex, y ≤ (3,5+L/200) μm | Ex, y ≤ (4,5+L/200) μm | ||||
| Nauwkeurigheid E2 * | Exy ≤ (3.3+L/200) μm | Exy ≤ (4,5+L/200) μm | Exy ≤ (5,8+L/200) μm | ||||
| Nauwkeurigheid E3 * | Ez ≤ (2.5+L/100) μm | ||||||
| Verlichting | De oppervlakte en de overgebrachte lichtbron keuren leiden, regelbare goed helderheid | ||||||
* Al gegeven wordt getest volgens Standaardjjf1318-2011
L is gemeten lengte (eenheden: mm)
Zonder voorafgaande kennisgeving voor wijzigingen vatbare specificaties
